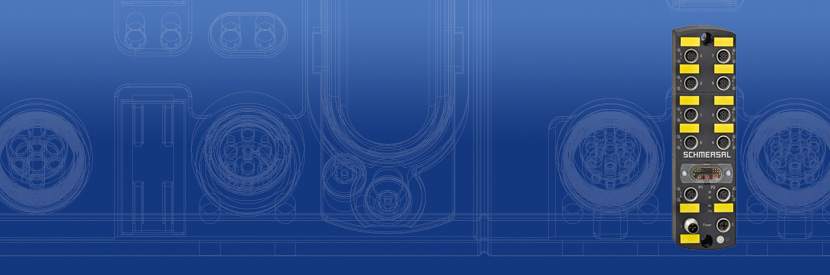

Safety field box SFB-IOP for I/O devices
Free interlinking of safety switchgear devices
Cost-effective and fail-safe installation
Integrated web Server for displaying Status and diagnostic data

Vous êtes ici

Contenu

Nouveau Safety Fieldbox de Schmersal

Boîtier de distribution de sécurité avec interface PROFINET-/PROFIsafe – Solution d’installation simple pour les machines complexes

Le nouveau boîtier de distribution de sécurité Safety Fieldbox pour les systèmes PROFIsafe-/PROFINET convient pour une installation par simple Plug & Play d’un maximum de huit dispositifs de commutation de sécurité. L’interface universelle de l’appareil avec connecteur M12 8 pôles permet le raccordement d’un grand nombre de dispositifs de commutation de sécurité différents, tels qu’interverrouillages de sécurité électroniques et électromécaniques, capteurs, pupitres de commande, rideaux lumineux et interrupteurs. Même les dispositifs de commutation de sécurité de fabricants tiers peuvent être raccordés sans problème via un adaptateur.

Pour l’évaluation via l’interface PROFINET-/PROFIsafe de sécurité, les signaux des dispositifs de commutation de sécurité sont transmis à un système de commande de sécurité. Pour PROFIsafe, il s’agit de l’extension fonctionnelle de la communication standard par PROFINET. La communication sur base de PROFIsafe est protégée contre les changements, les modifications de l’ordre des télégrammes, les erreurs de transmission, etc. Suite à la transmission parallèle des signaux de sécurité, les dispositifs de commutation de sécurité peuvent être combinés arbitrairement dans le système de commande de sécurité. De plus, les raccordements d’appareil du boîtier de distribution sont configurés pour le raccordement de divers appareils. Cela garantit un maximum de flexibilité lors du développement des solutions de sécurité. En outre, tous les raccordements d’appareil possèdent un fusible avec réarmement automatique en vue de la protection du câble. Après l’élimination de la surcharge, le fusible est automatiquement réarmé après une courte durée de refroidissement.

Avantages du boîtier de distribution de sécurité

“Le boîtier de distribution de sécurité est une solution d’installation économique et simple, qui permet en outre de réaliser des solutions extrêmement flexibles et individuellement configurables pour la sécurité des installations et machines complexes”, dit Udo Weber, manager produits du département technologie de sécurité. “De plus, une transparence optimale des processus est garantie grâce à la transmission supplémentaire de tous les signaux diagnostiques des appareils raccordés.”
Les avantages du boîtier de distribution de sécurité en un clin d’œil : en tant que solution Plug & Play simple, il permet un montage rapide ainsi qu’une installation très fiable et rentable avec un très faible coût au niveau du câblage.
